立磨出磨物料细度普遍偏粗？

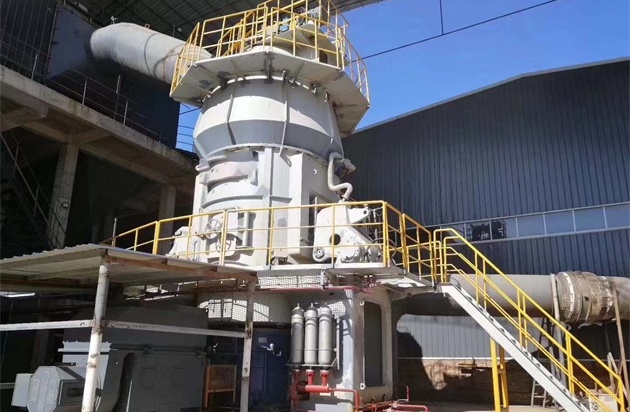

问题1：原料立磨振动值阶段性增大，是不是原料中结晶硅太高了？

通常情况下，引起立磨振动大的原因是以下几点：

1）磨内进入异物造成冲击载荷引起振动；

2）料层厚度过高导致料层托起磨辊过高引起振动；

3）料层厚度过低致使磨辊与磨盘接触造成振动；

4）进料装置结构不合理，系统堵塞，诱使振动大；

5）系统风量过大、料少而振动，系统风量过小、料多而振动；

6）入磨粒度过大，离心作用明显，料层形状外高内浅，外循环量增大，振动较大；

7）入磨粒度过小，入磨物料悬浮在磨内，磨盘物料少，振动大等。

问题2：立磨出磨物料细度普遍偏粗？

选粉装置的转速调整不当 调整选粉装置转子转速是最普通的调整细度的方法，也是最重要的一种方法。通常改变细度：首先想到的是调整其转速，跑粗时则增加转速。

2. 通风量过大 在试生产中，用热风炉或投料较少时，磨机内部通风小，选粉机转速设定为70-80%，细度基本就可以达到。随着窑尾热风的增加，磨内通风增加，EP风机挡板加大，细度就会上升，这时应逐渐加大选粉机转速，保证细度合格。

3. 研磨压力小 立式磨机压力可在中控给定，一般开磨时压力设定为最小，随着产量上升，必须逐渐加压，否则因为破碎和碾磨的能力不足，而产生跑粗现象。

4. 温度影响 磨机出口温度快速上升，或保持较高的温度，出磨物料也可能跑粗，因为温度上升的过程中，改变了磨内流体速度和磨内物料的内能，增加细料做布朗运动出现偏大的物料被拉出磨体。这可能是窑尾风温、风量变化或入磨物料水分变化而形成的这时可调节磨内喷水解决。磨机与增湿塔串联的工艺线，可调节增湿塔喷水，在风量允许的情况下可掺循环风或冷风。

5. 入磨物料易磨性差 入磨物料强度和硬度大，或物料颗粒直径大，难以破碎和粉磨，加上停磨循环次数增加，最终表现为磨内物料过多，解决方法：a.改善入磨物料的易磨性和直径;b.适量加量;c.适量降低产量。

6. 设备磨损严重 磨机长时间运转后，选粉装置叶片、磨辊辊皮、磨盘衬板、喷口环等都会受到不同程度的磨损，这种磨损可导致磨机细度跑粗。选粉装置、喷口环等平时要注意维护，损坏严重时要及时更换、修补。

7. 设备故障而产生跑粗 选粉机坏，出现物料跑粗，在无法恢复选粉装置的一段时间内，操作员采用控制压力、风量、温度，使其细度降至21%左右，基本可供窑煅烧。
